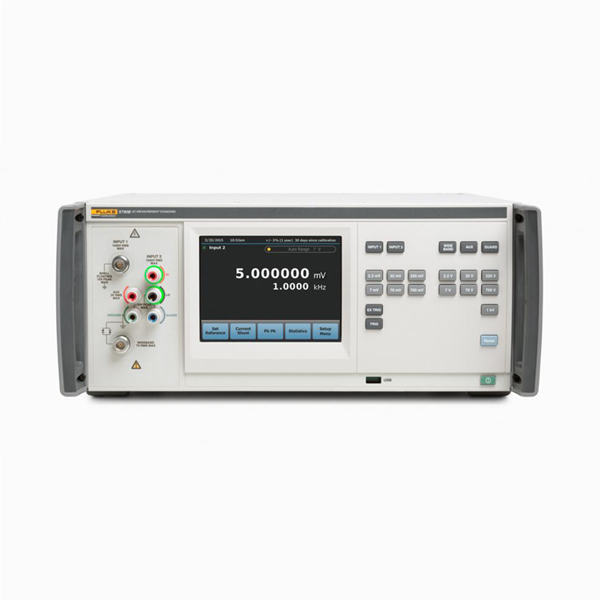

5790B — Etalon de mesure AC

Etalon de mesure AC - 5790B FLUKE CALIBRATION

La référence de mesure 5790B AC est un étalon de mesure AC multi-usages et un étalon de transfert conçu pour les applications les plus exigeantes d’étalonnage. Il combine la précision qu’est censé fournir un étalon de transfert thermique avec la simplicité d’utilisation d’un multimètre numérique. Les incertitudes absolues de mesure de tensions AC sont aussi basses que ±24 ppm (sur un an, à 23 °C ±5 °C).

Le 5790B est conçu pour répondre à toutes les exigences de vérification de courant AC, de tension AC et de bande passante des calibrateurs multifonctions de Fluke Calibration 5730A, 5720 A et 5700 A ; des calibrateurs multi-produits 5522A, 5502A, 5520 A, et 5500 A ; ainsi que d’autres calibrateurs et amplificateurs tels que le 52120, le 5725 A et le 5205 A/5215 A, des étalons de transfert et des voltmètres AC.

Il couvre une plage de tensions alternatives de 600 µV à 1000 V et une plage de fréquences de 10 Hz à 1 MHz. Les options de large bande passante en tension étendent la plage de fréquences à 30 ou 50 MHz.

En combinaison avec les shunts électriques A40B, il permet de faire des mesures de courants directs, absolus ou relatifs sans avoir à effectuer de calculs.

Il peut être utilisé seul en tant que dispositif de mesure ou d’étalon de transfert lorsqu’il est comparé à une source de courant continu externe. Dans les deux cas, la commutation et les calculs généralement fastidieux sont effectués automatiquement par le 5790B et la différence de courant alternatif ou continu résultante s’affiche directement sur l’écran tactile polychrome capacitif de 6,5 pouces très lisible.

CARACTÉRISTIQUES :

• Tension AC et DC : Spécification absolue avec indice de confiance de 99 % : ± 24 ppm (sur un an, à 23 °C ± 5 °C).
• Entrées :
• > Entrée 1 : 600 µV à 1000 V (dépassement de gamme 5 %),.
• > Entrée 2 : 600 µV à 1000 V (dépassement de gamme 5 %),.
• > Entrée Aux : 250 mV à 500 mV,.
• > Entrée large bande passante : <7 V rms, large bande passante.
• Temps de chauffe : 30 minutes.
• Humidité relative : En fonctionnement : 45 % à 50 °C ; 75 % à 45 °C ; 95 % à 30 °C. Stockage : < 95 % sans condensation.
• Altitude : En fonctionnement : 3 050 mètres /Hors fonctionnement : 12 200 mètres.
• Température : En fonctionnement : 0 °C à 50 °C. / Étalonnage : 15 °C à 35 °C. / Stockage : -40 °C à 70 °C.
• Dimensions : H 17,8 x L 43,2 x P 62 cm.
• Alimentation maximale requise : 100 VA.
• Alimentation secteur : 50 Hz ou 60 Hz, 100 V, 120 V, 220 V, 240 V, 100 V, 110 V, 115 V, 120 V, 200 V, 220 V, 230 V, 240 V.
• Sécurité : Conforme aux règlementations UL1244, CEI 348-1976, IEC 1010, CSA C22.2 n° 231 et ANSI/ISA S82.
• Interface de communication : RS-232, IEEE-488.
• Indice de confiance : 99 % sauf spécification contraire.

AUTRES MODÈLES :

• 5790B/3 : Référence de mesure AC + option de large bande passante de 30 MHz.
• 5790B/5 : Référence de mesure AC + option de large bande passante de 50 MHz.
• 5790B/AF : Référence de mesure AC - option de large bande passante de 50 MHz étalonnée avec un câble WB.
