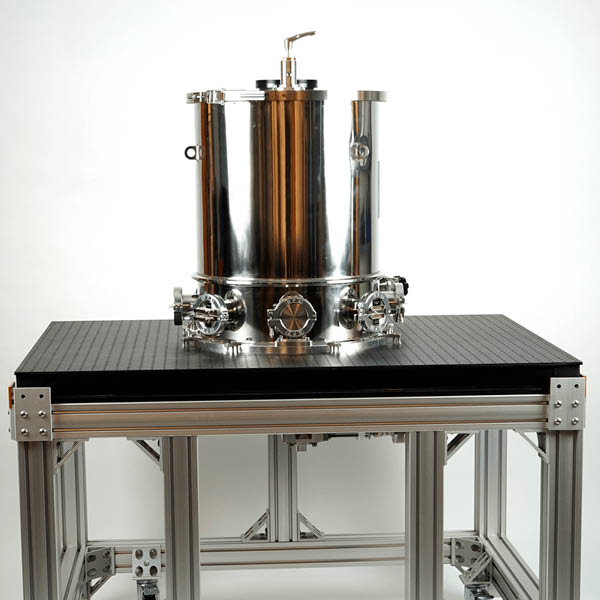

HPD Kilimanjaro 122 FORMFACTOR
Accueil > Test sous pointes > Solution cryogénique > HPD Kilimanjaro 122
Station sous pointes semi-automatique 4K | HPD Kilimanjaro 122 - FORMFACTOR.

Station sous pointes pour effectuer des mesures de haute précision à de vraies températures cryogéniques 4K.

Le HPD Kilimanjaro 122 est une solution 4K pour répondre à tous vos besoins de mesure sous pointes. Ce système offre des délais d'exécution court, un faible bruit, et une grande capacité de nombre de signal. La très bonne connaissance de FormFactor en matière de solutions de probing et de systèmes cryogéniques nous place dans la meilleure position pour vous aider à atteindre vos objectifs.

Pour atteindre de véritables températures 4K, ce système utilise des positionneurs cryogéniques pour effectuer des opérations de probing. Nous avons pris des précautions supplémentaires pour nous assurer que tous les signaux sont bien absorbés avant d'atteindre votre échantillon. Toutes les interfaces ont été spécialement conçues pour empêcher tout rayonnement de perturber votre échantillon. Les ports optiques peuvent être équipés en option d'obturateurs bloquant la lumière à 4K et 50K pour éliminer toute charge thermique parasite. Le résultat est un véritable système 4K avec une stabilité de température de 5 mK.

Les vibrations mécaniques sont également un problème majeur pour les applications de probing. Le déplacement de la sonde vers le dispositif sous test (DUT) peut endommager l'échantillon et induire du bruit dans la mesure. Un bruit triboélectrique est également induit dans les signaux lorsque des vibrations mécaniques traversent les câbles. Nous utilisons des cavaliers thermiques flexibles et des soufflets à vide pour découpler le refroidisseur cryogénique du reste du système.

Conçu dans un souci de personnalisation, le Kilimanjaro 122 fournit de nombreux ports configurables pour acheminer vos signaux vers votre échantillon. Il existe plusieurs traversées de vide facilement accessibles et de nombreux orifices de blocage de la lumière dans chaque plaque d'étage. Cette approche simplifie l'adressage de toutes les capacités de signal (DC, RF, Optique) dont vous pourriez avoir besoin.

Le HPD Kilimanjaro 122 offre une véritable mesure 4K pendant toutes les opérations de probing. Il s'agit d'un système robuste et fiable, qui offre un large éventail de fonctionnalités optionnelles. Plusieurs chemins de mise à niveau garantissent que ce système répondra à de nombreux besoins futurs.

Applications : Ordinateur quantique photonique, Ordinateur quantique de spin, Cryo-CMOS.

CARACTÉRISTIQUES :
> Températures cryogéniques :
- Espace d'expérimentation entièrement isolé pour de vraies températures 4K pendant le probing.
- Positionneurs cryogéniques fournissant de grandes plages de déplacement sans réchauffer l'appareil.
- Pot à hélium intégré pour une stabilité à haute température.
- Refroidisseur entièrement sec sans cryogène éliminant le besoin de systèmes de circulation d'hélium coûteux.
Option d'azote liquide à refroidissement rapide pour des temps de refroidissement plus rapides.
> Faible vibration :
- Cavaliers thermiques flexibles assurant une conductance thermique élevée et une faible transmission mécanique.
- Soufflet à vide souple fournissant une interface de montage conforme pour le cryorefroidisseur.
> Configurabilité :
- Traversées de vide à dégagement rapide pour une configuration facile.
- Grand port rectangulaire pour une capacité de signal élevée.
- Traversées à plusieurs étages pour l'interception thermique des signaux.
- Options système disponibles et modules complémentaires.

AUTRES MODÈLES :
IQ1000 : Microscope SQUID à balayage entièrement automatisé.
HPD Kilimanjaro 125 : Station sous pointes semi-automatique 4K avec table anti-vibrations.
HPD Kilimanjaro 1260 : Station sous pointes semi-automatique 4K avec table anti-vibrations, grande surface.

À PROPOS DE FORMFACTOR (anciennement Cascade Microtech) :
Leader mondial pour la mesure électrique et le test sous pointes de dispositifs semi-conducteurs avancés - circuits intégrés (CI), puces, circuits imprimés, MEMS, 3D TSV, LED et plus encore.
FormFactor (anciennement Cascade Microtech) conçoit, développe et fabrique des solutions avancées de tests sous pointes sur plaquette (tranche) dédiées aux domaines de la caractérisation, de la modélisation, de la fiabilité ou encore de l’analyse de défaillance ; aussi bien
dans les environnements de test d'ingénierie que de production. Nos stations des tests et nos sondes sont utilisées dans la recherche et le développement pour effectuer des mesures électriques précises, ou une métrologie électrique, sur des puces de plus en plus complexes afin d'assurer la qualité et la fiabilité, de réduire les refontes coûteuses de conception, pour accélérer le délai de mise sur le marché et avant tout afin d’améliorer les processus de fabrication.
Les solutions complètes FormFactor (anciennement Cascade Microtech) garantissent la mise en œuvre de caractérisations avancées, du fempto-Ampère jusqu’à 10,5KV/400A, ou encore aux Théraherts ; associées à une très forte expertise applications.
